通風是采礦中的重要環節，冬季通風中由于帶來礦井地面環境的寒氣流通過井下通道，致使井上井下都與環境溫度相差無幾。為了保證井下設備設施的正常運轉，保證平安生產，需對主井及副井進行熱風輸送，冷熱風入混合后井內上升至5℃左右，確保生產平安運行。那么礦用井口電熱風輸送系統安全運行有哪些設計要點呢？虹業小編來為您解答！

一、進線柜

l進線柜由刀開關、電壓表、電流表、電壓轉換開關、電流互感器組成。

l進線柜提供兩臺控制柜的電源。

l刀開關作為變壓器到控制柜的電隔離。

二、控制柜

l溫度傳感器作為檢測溫度之用，有防超溫溫度傳感器；熱風爐熱風出口傳感器；環境溫度傳感器；混合風溫度傳感器。

l煙霧和瓦斯傳感器作為報警傳感器。

l溫控表作為溫度顯示、設定之用。具有RS485通訊功能。

l熱風爐出口溫度傳感器、環境溫度傳感器和混合風溫度傳感器檢測的溫度參數送到溫控表顯示，同時可編程序根據溫度來對進行加熱的組數和功率調整器進行調整。

三、自動溫控過程

l開機，送控制電源。

l合上每路的電源開關。

l選擇開關放在自動模式。

l控制系統會自動啟動送風機，此時風機如果未啟動，加熱無法啟動。

l控制系統會自動先開其中1路加熱，依次自動啟動每路加熱。

l當溫度到達設定溫度時，經過PID運算，依次自動斷開1路加熱，2路加熱……，直到紅外線熱風爐出風口溫度等于設定溫度值。如果溫度低于要求的設計值，則依次自動增加一路加熱，直到混合風溫度平衡到2℃。

l如此調整，保證出口溫度恒定，保證滯后的井筒混合風溫度不小于2℃.

l以上調整過程均由可編程序控制器自動完成，無需人工干預。

l具有過載電流保護、安全運行溫度保護、風機運行保護等功能，全面提高設備安全性能。

（1）系統調試運行：接通電源，合上進線柜的刀開關，設備處于待試狀態，看各指示燈及儀表指示是否正常，

（2）將控制柜控制模式選擇在手動模式:

l合上控制柜內的控制回路斷路器。

l合上控制柜內的每路加熱斷路器。

l合上控制柜內的風機斷路器。

l查看溫控儀表顯示溫度是否正常（應該等于環境溫度）。

l查看溫控儀表設定溫度是否正常（可人工更改或通訊更改）。

l旋轉開關選擇手動模式。

l手動開風機，風機運行，觀察風機電流是否正常，旋轉方向是否正確（如果反向則調整風機電機供電相序）

l依次手動打開每一路加熱，觀察電流表電流是否正常。

l觀察一小時后，依次停止加熱，停止風機。

將控制柜控制模式選擇在自動模式：

l合上控制柜內的控制回路斷路器。

l合上控制柜內的每路加熱斷路器。

l合上控制柜內的風機斷路器。

l查看溫控儀表顯示溫度是否正常（應該等于環境溫度）。

l查看溫控儀表設定溫度是否正常（可人工更改或通訊更改）。

l旋轉開關選擇自動模式。

l風機自動啟動。

l系統依次啟動1路運行。

l系統自動啟動其余加熱路數。

l根據設定溫度自動調整加熱路數。

l調整方式：當溫度到達設定溫度時，溫度仍然超過設定溫度值，依次自動斷開一路加熱，直到紅外線熱風爐出風口溫度等于設定溫度值且混合風溫度接近2℃。如果溫度低于要求的設定值且混合風溫度小于2℃，則依次自動增加一路加熱。

l自動模式下，遠程控制自動運行，遠程控制可以控制加熱路數，設定溫度等。

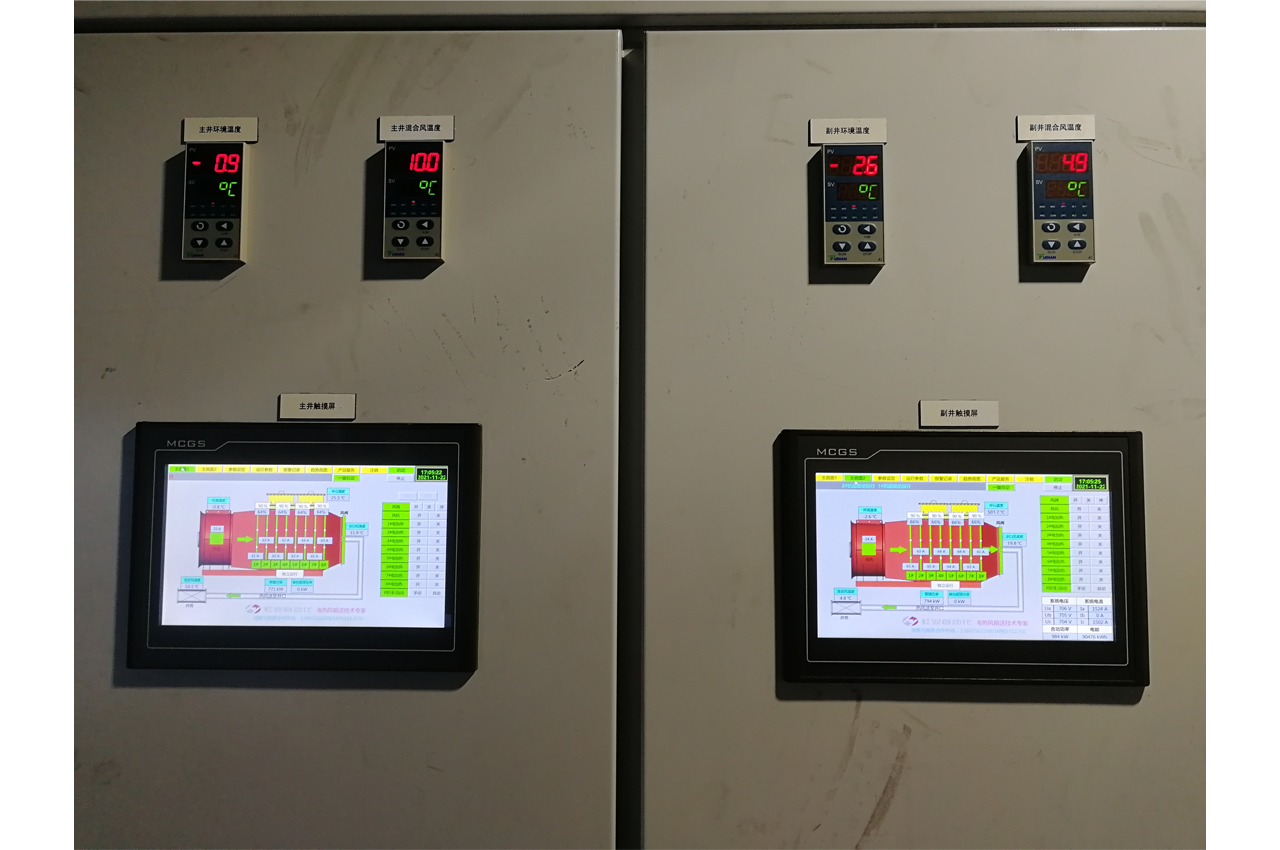

l熱風爐的電壓、電流、溫度等參數在遠程監控顯示屏上均能看到。
